Установка
КЛЕТКИ ФАРАДЕЯ
для МРТ
Продажа и монтаж клетки фарадея
для магнитно-резонансного томографа
под ключ в Казахстане
Что такое клетка Фарадея?
Для чего используется?
Клетка Фарадея представляет собой инженерное решение, предназначенное для эффективного подавления электромагнитных воздействий извне. Принцип её работы был сформулирован английским физиком Майклом Фарадеем ещё в 1836 году. Основу конструкции составляет замкнутый контур из проводящих материалов, который изолирует внутреннее пространство от внешних электромагнитных полей. Со временем данная технология получила широкое распространение и стала применяться в различных сферах — от защиты чувствительной электроники до высокоточного медицинского оборудования, включая магнитно-резонансные томографы (МРТ). Использование клетки Фарадея в МРТ-кабинетах позволяет создать стабильную среду без радиочастотных помех, что напрямую влияет на качество визуализации. Это критически важно для точной диагностики, поскольку любые искажения сигнала могут привести к ошибочным результатам исследования и неверным клиническим выводам.
Конструкция клетки Фарадея для МРТ
Для формирования клетки Фарадея применяются материалы с высокой электрической проводимостью, в первую очередь медь и алюминий. Они эффективно поглощают и отражают электромагнитные излучения, создавая надёжный экран от внешних помех. Конструкция должна соответствовать жёстким техническим требованиям, обеспечивающим требуемый уровень экранирования. Ключевую роль играют толщина и однородность экранирующего слоя, качество контактных соединений, а также использование специализированных фильтров для ввода кабелей и организации вентиляции.
Процесс создания клетки Фарадея состоит из нескольких последовательных этапов: инженерного проектирования, подготовки и поставки материалов, монтажа несущего каркаса, установки экранирующих панелей и последующего контроля качества экранирования. Сборка требует высокой точности исполнения. Особое внимание уделяется герметизации стыков, монтажу экранированных дверей с контактными уплотнениями и организации вентиляционных решений, обеспечивающих теплоотвод без нарушения экранирующих свойств конструкции.
Наша продукция
Что мы предалгаем?
Образуется в результате анаэробного разложения органических веществ, то есть в условиях отсутствия кислорода. В основном биогаз состоит из метана и углекислого газа
Использование огромного энергетического потенциала. Также известный как метан угольных пластов (МУП) или газ угольных пластов, – это метан, который находится в угольных пластах
Выхлопные (отходящие) газы являются продуктами окисления и неполного сгорания углеводородного топлива. Наши генераторы могут преобразовывать выхлопы сталелитейных заводов.
Ключевой энергетический ресурс. Попутный нефтяной газ (ПНГ) — смесь различных газообразных углеводородов, растворенных в нефти, выделяющихся в процессе добычи и подготовки нефти.
Будущее чистой энергии. Мы стремимся использовать водород в качестве дешевой и перспективной альтернативой традиционным видам топлива.
Свалочный газ — это газ, образующийся в результате разложения органических отходов на свалках. Он состоит в основном из метана и диоксида углерода, азота, кислорода, аммиака и сероводорода.
СПГ – чистый и универсальный источник энергии, который был переведен в жидкое состояние путем охлаждения до очень низких температур, для легкого хранения и транспортировки.
Эффективное энергетическое решение. (КПГ или CNG) – природный газ, обычно метан, который был сжат до высокого давления (200-250 бар) для хранения и транспортировки в виде топлива

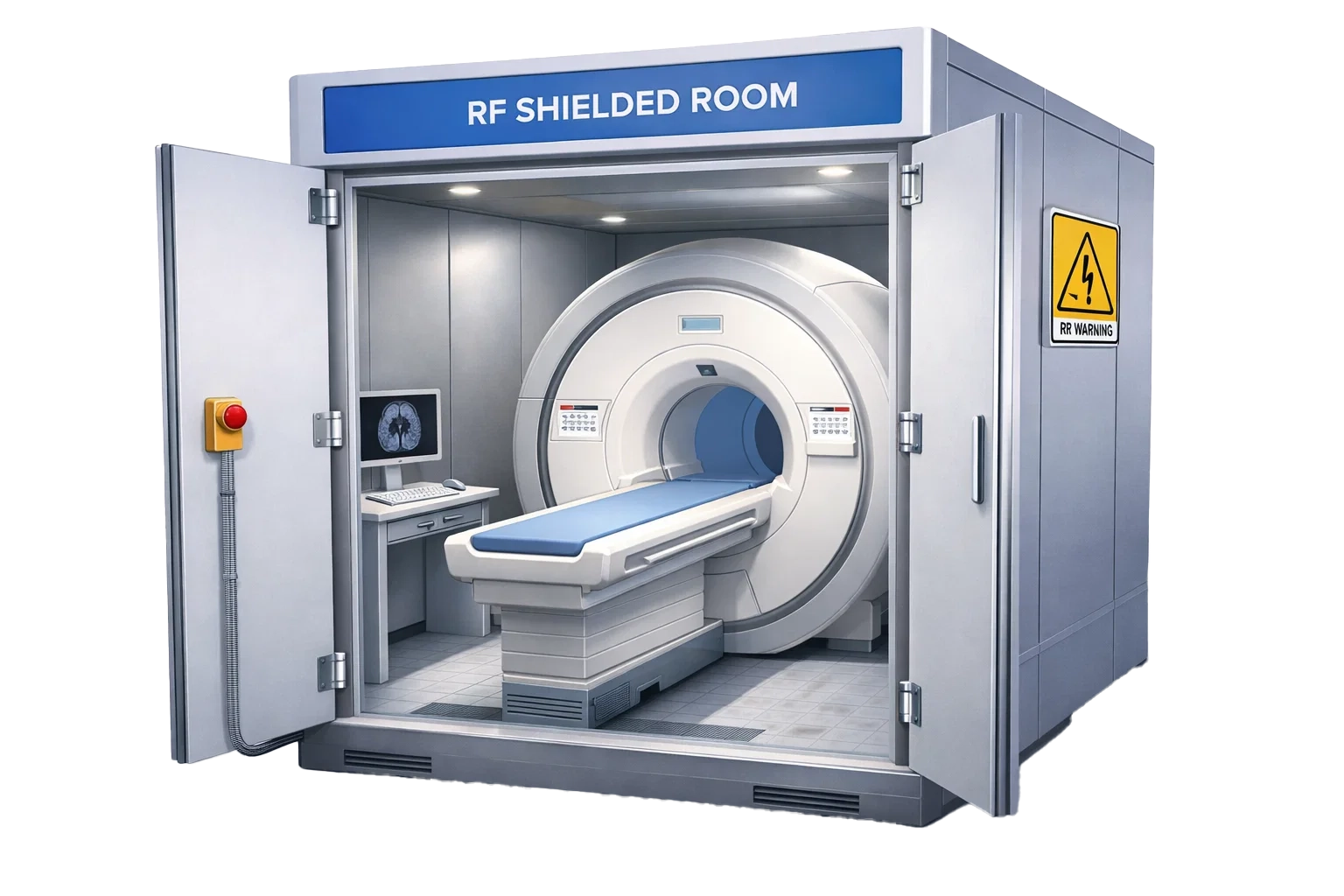

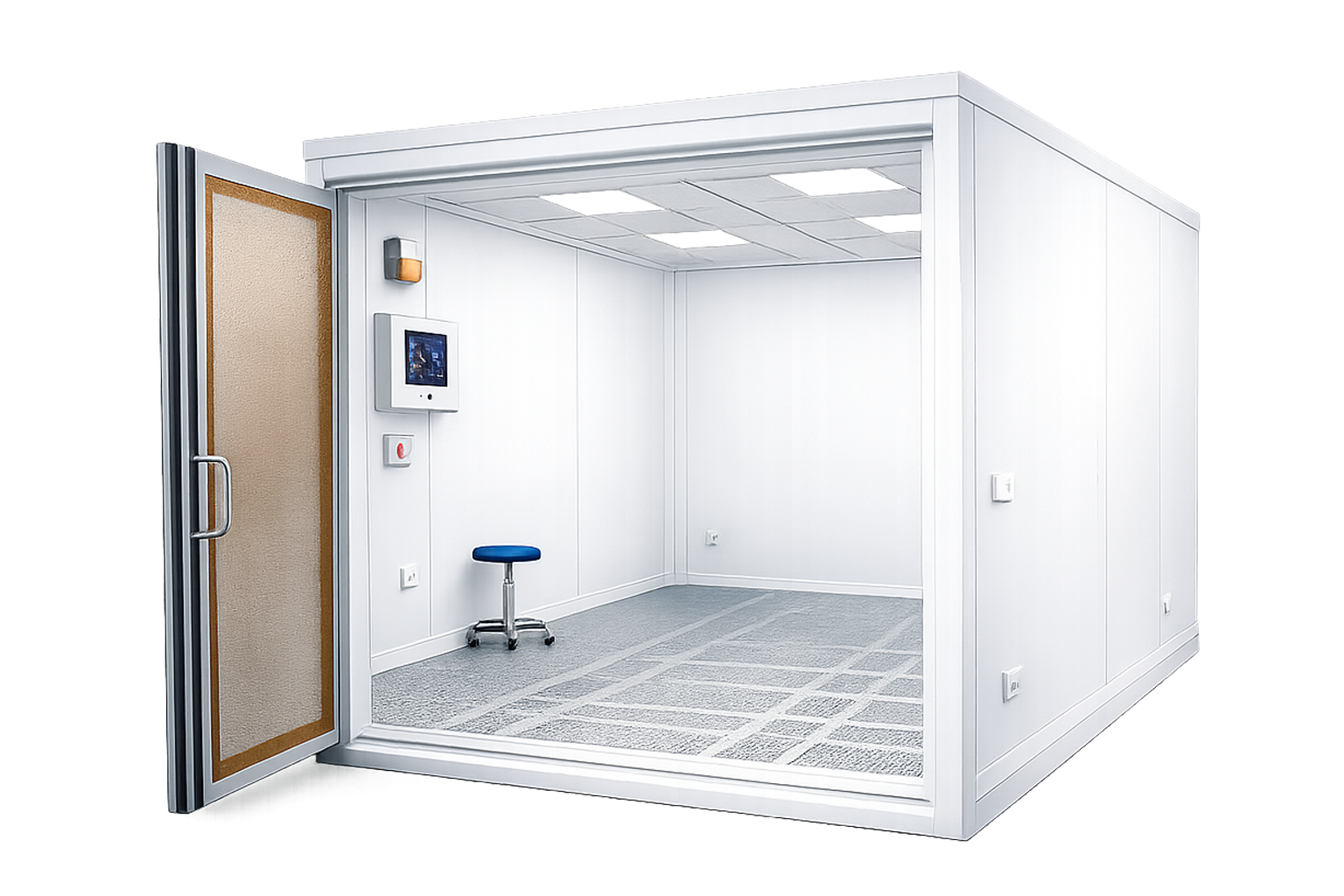

РЧ кабины (клетки Фарадея)
РЧ-кабина предназначена для экранирования МРТ от внешних и внутренних электромагнитных помех. Конструкция выполняется из панелей с медным или оцинкованным покрытием, включая стены, потолок, пол, дверь и смотровое окно. Обеспечивает требуемый уровень радиочастотного ослабления, необходимый для стабильной работы томографа и получения диагностически точных изображений.

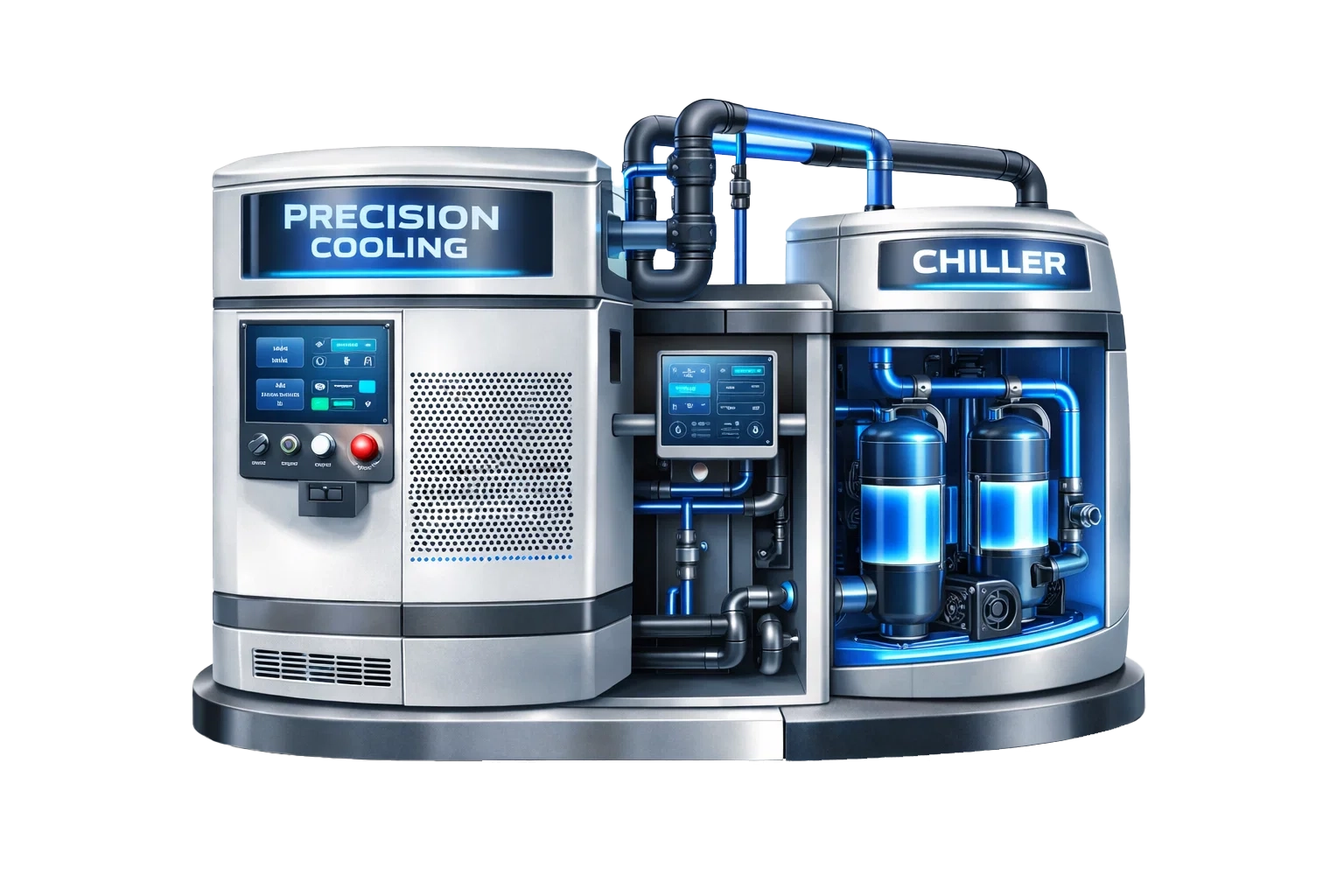

Климатические системы
Климатические системы обеспечивают стабильные температурно-влажностные параметры в помещении МРТ. В состав входят прецизионные кондиционеры, чиллеры и вентиляция с МРТ-совместимыми воздуховодами. Системы рассчитаны на круглосуточную работу, теплоотвод от оборудования и соблюдение требований производителя томографа и медицинских нормативов.

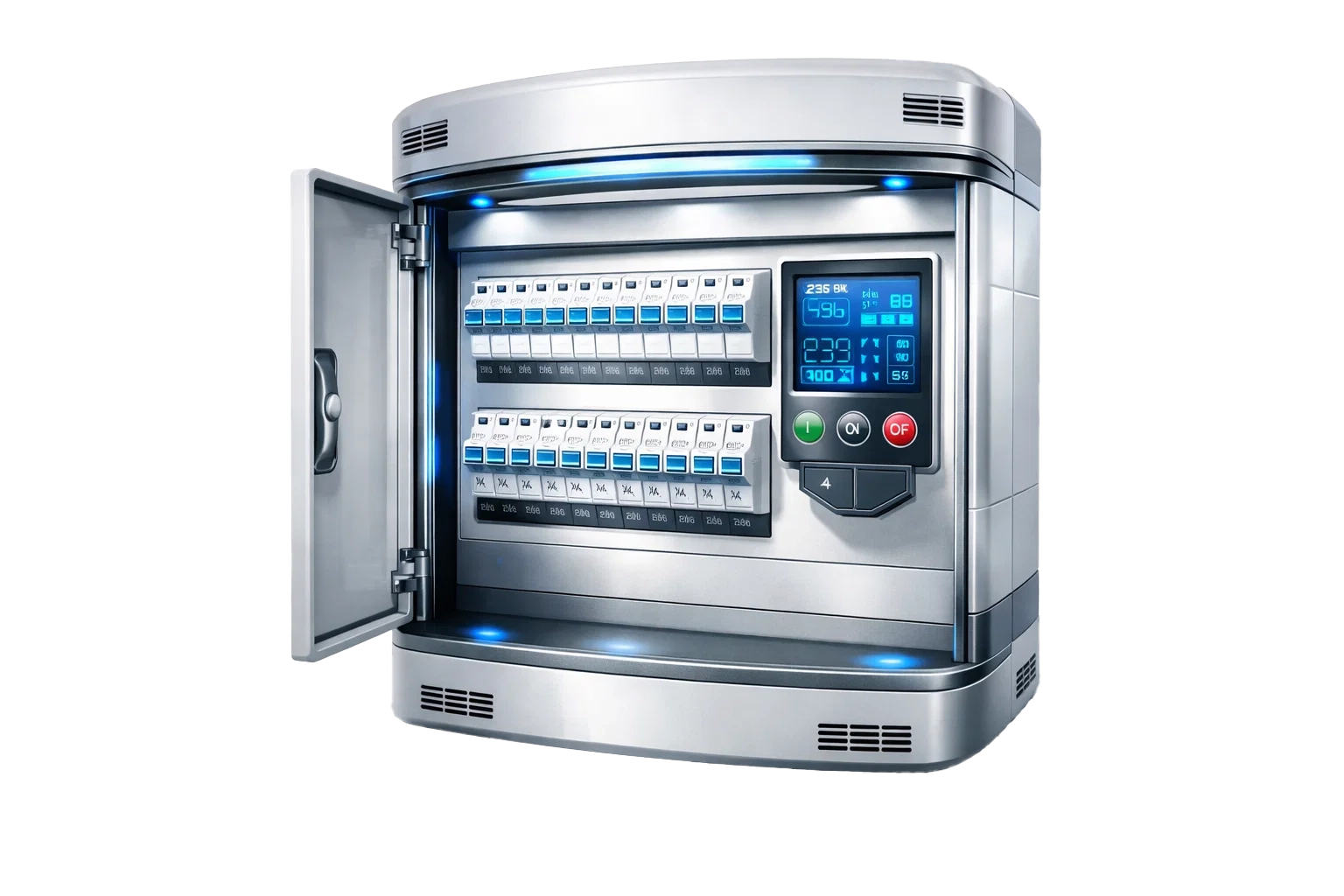

Электрощиты
Электрощиты предназначены для надежного и безопасного электроснабжения МРТ-комплекса. Включают автоматические выключатели, УЗО, контакторы, реле контроля и резервирования. Сборка выполняется с учетом нагрузок томографа, вспомогательных систем и требований электромагнитной совместимости, а также нормативов медицинских помещений.

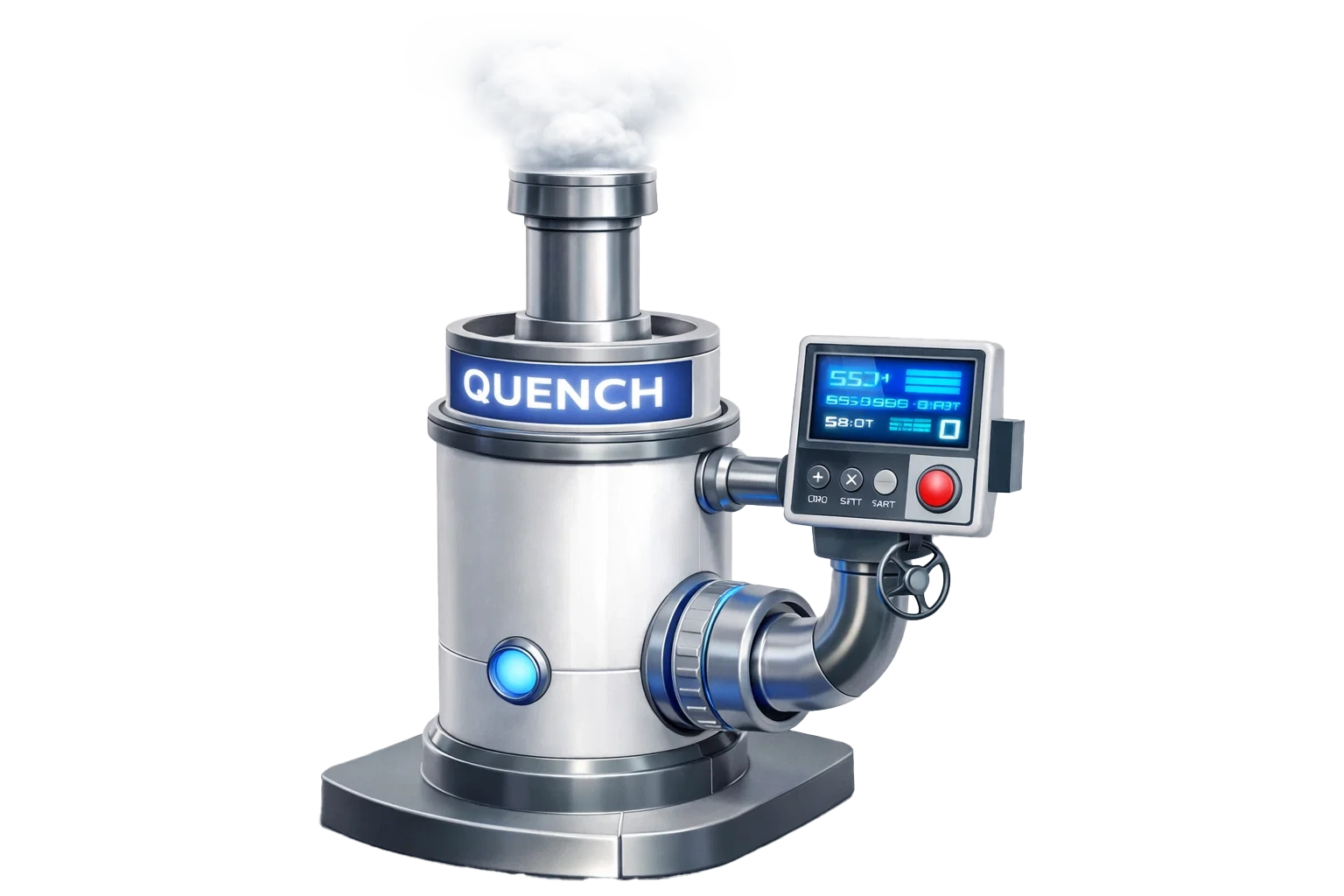

Quench-труба
Quench-труба служит для безопасного отвода гелия при аварийном сбросе сверхпроводящего магнита. Система выполняется из немагнитных материалов, имеет герметичные соединения и выводится за пределы здания. Проектирование и монтаж учитывают длину, диаметр, сопротивление потоку и требования производителя МРТ.

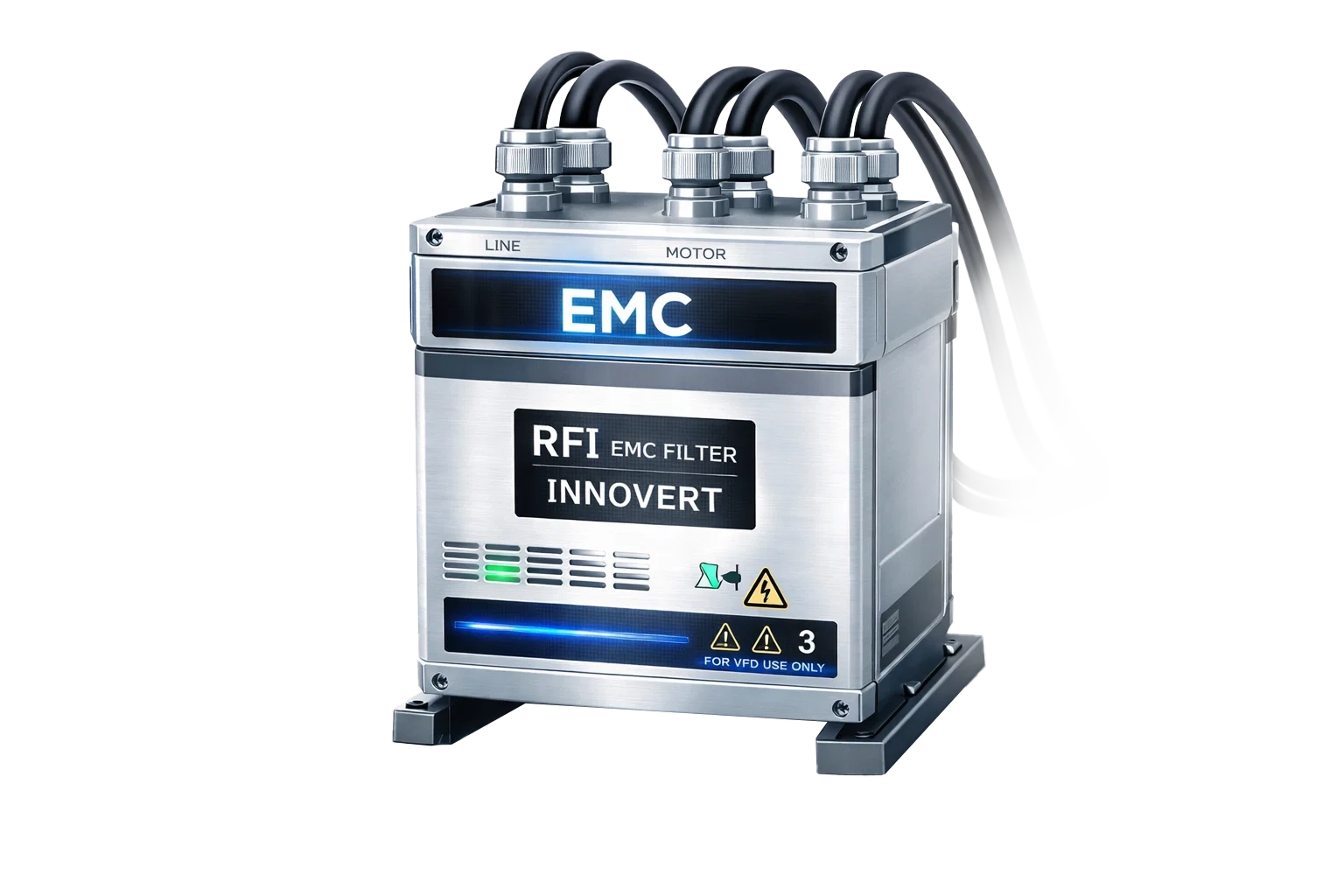

EMC-фильтр
EMC-фильтр обеспечивает электромагнитную совместимость, предотвращая проникновение радиочастотных помех по силовым и сигнальным линиям внутрь РЧ-кабины. Устанавливается в экранированной панели и соответствует рабочим частотам МРТ. Гарантирует сохранение целостности экранирования и стабильную работу оборудования.

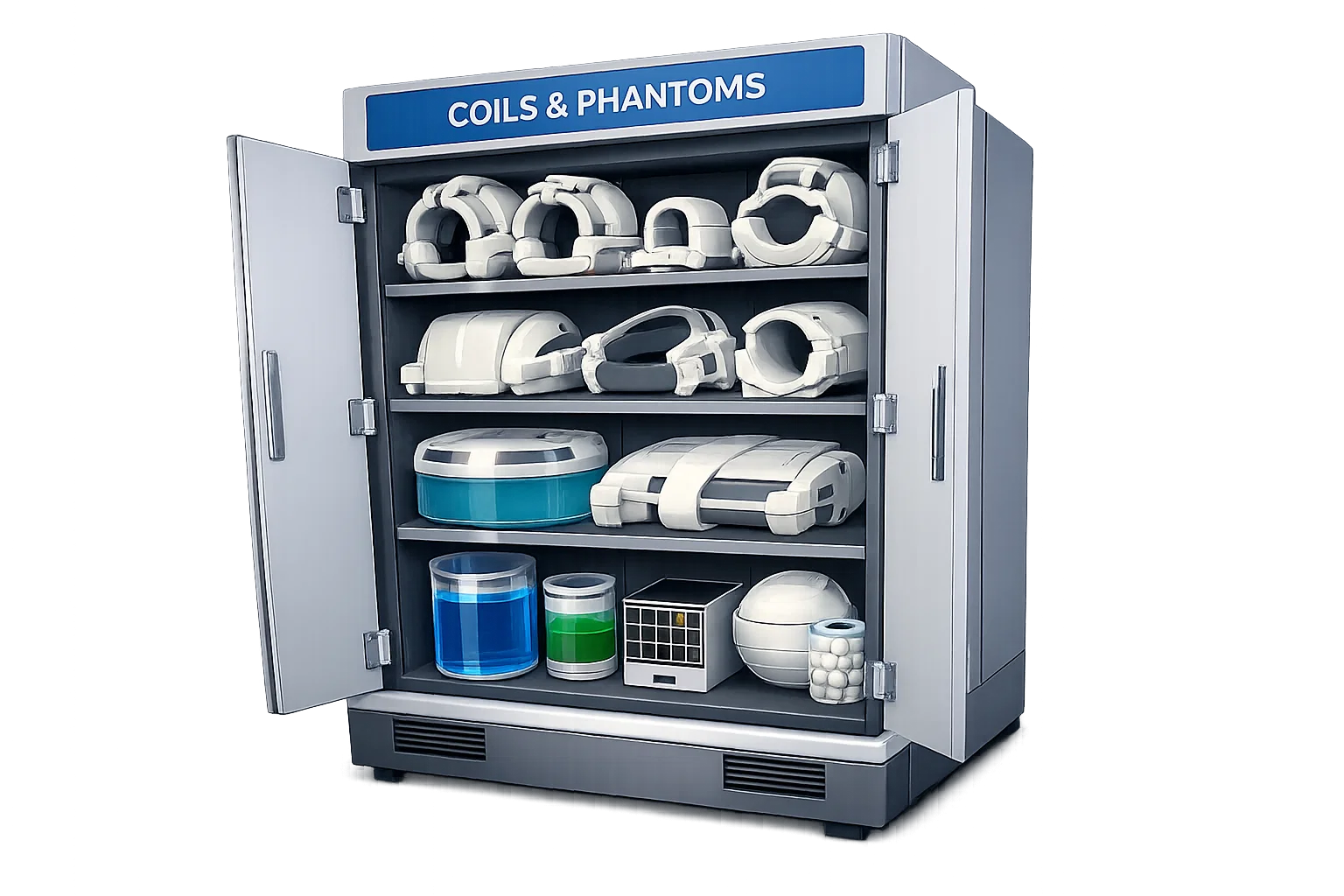

Шкаф для катушек и фантомов
Шкаф предназначен для хранения МРТ-катушек, фантомов и аксессуаров. Выполняется из немагнитных материалов, размещается в зоне, допустимой по магнитному полю. Обеспечивает защиту оборудования от повреждений, удобный доступ персонала и соблюдение требований по организации рабочего пространства МРТ.
Преимущества клетки Фарадея
Почему мы?
Защита от электромагнитных помех
Клетка Фарадея обеспечивает надежную изоляцию МРТ от внешних радиочастотных и электромагнитных воздействий.
Высокое качество изображений
Эффективное радиочастотное экранирование позволяет значительно повысить соотношение сигнал/шум.
Безопасность пациентов и персонала
Внутренняя отделка клетки Фарадея с применением шумоизоляционных и немагнитных материалов снижает уровень акустического шума.
Надёжность и длительный срок службы
Применение медных экранов, прочных конструктивных элементов и качественных отделочных материалов обеспечивает высокую устойчивость
Адаптация под разные МРТ-системы
Возможность адаптации по размерам, компоновке и инженерным решениям позволяет эффективно использовать её в клиниках различного профиля.

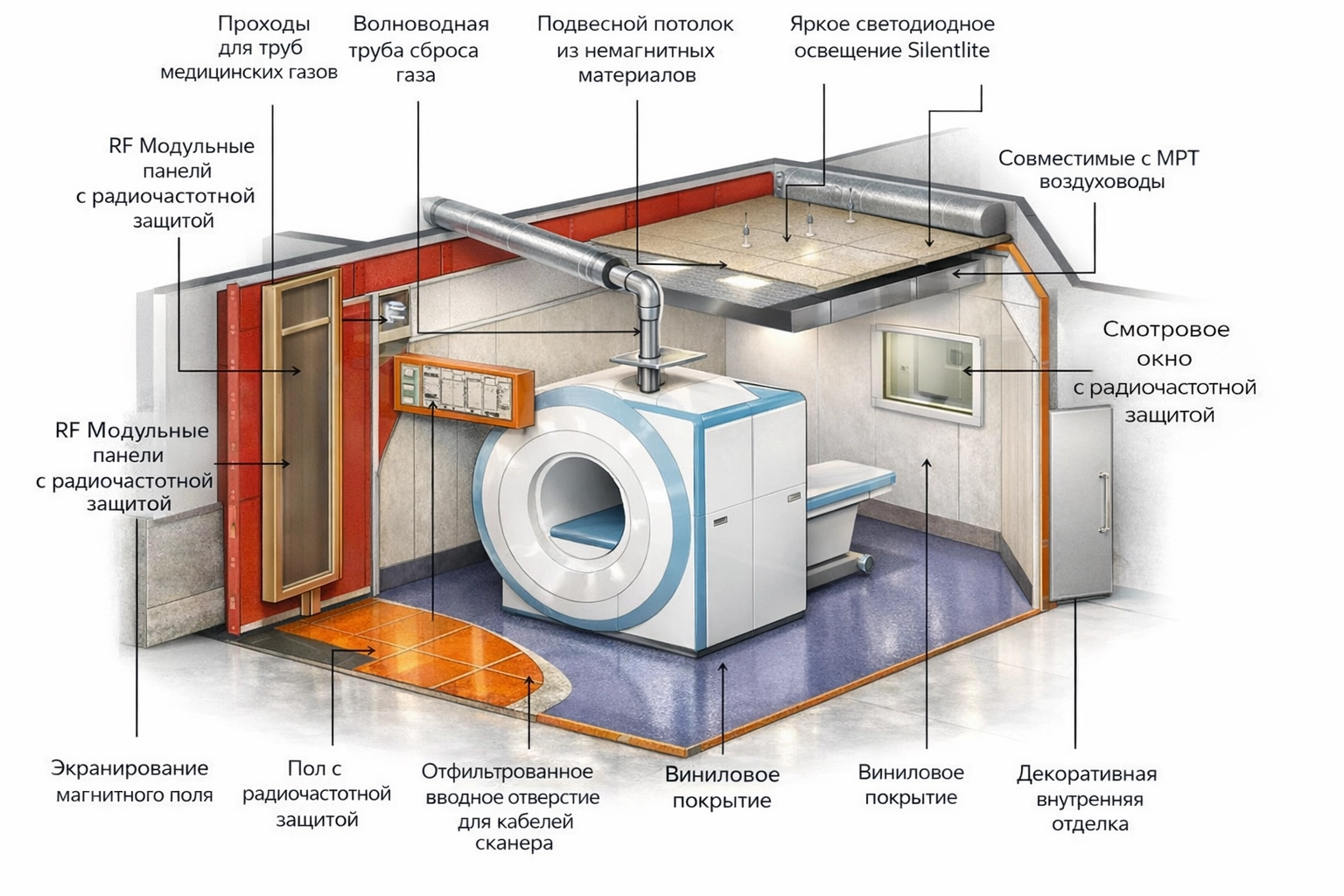

Особенности клетки Фарадея для МРТ

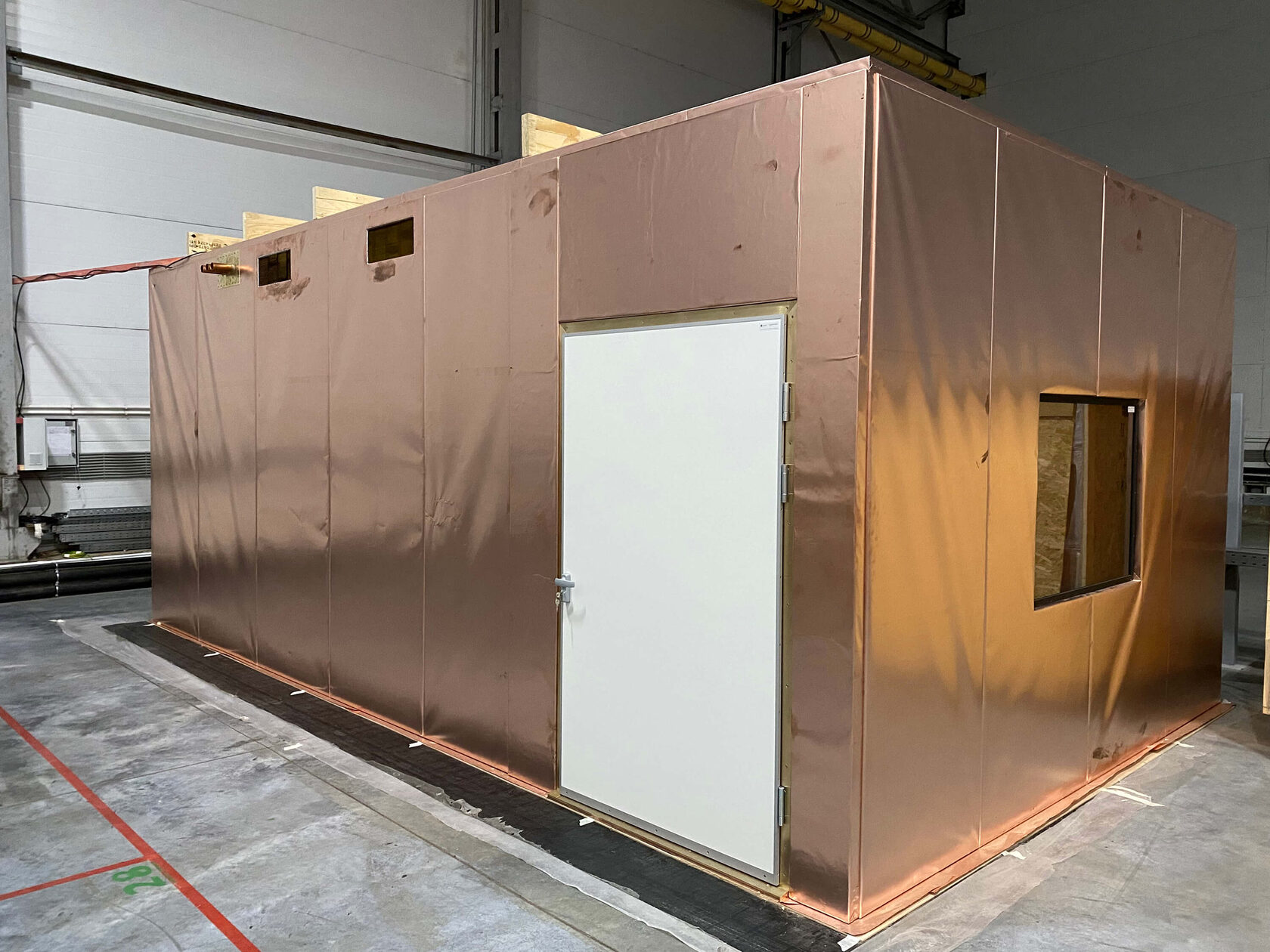

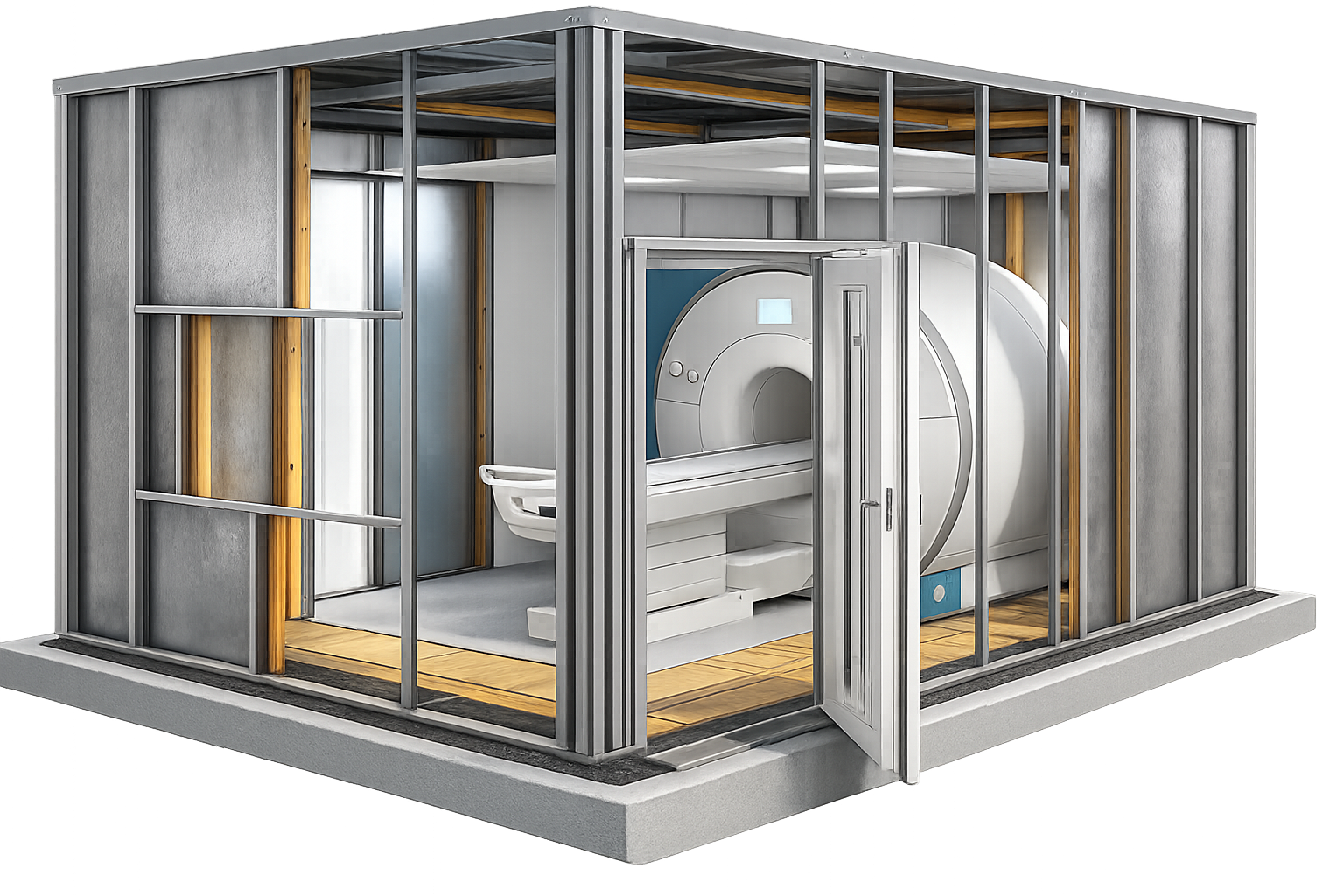

Клетка Фарадея для МРТ представляет собой автономную самонесущую конструкцию, выполненную из медных экранирующих листов, электрически соединённых между собой и закреплённых на прочном деревянном каркасе. Каркас устанавливается непосредственно в процедурном помещении вокруг томографа, формируя экранированную зону, полностью защищённую от внешних электромагнитных воздействий. Для повышения акустического комфорта и снижения уровня шума внутренняя поверхность РЧ-кабины оснащается шумоизоляционными слоями и облицовывается МДФ-панелями. В состав конструкции входят специализированные РЧ-двери и смотровые окна, обеспечивающие высокую степень герметичности при удобстве эксплуатации.
Монтаж РЧ-кабины начинается с устройства основания — установки напольных экранирующих панелей, на которые опирается вся конструкция. В зонах размещения магнита применяются специальные проставки, интегрированные в систему клетки и изготовленные из материалов с повышенной прочностью, таких как нержавеющая сталь или плотные породы древесины. Эти элементы обеспечивают равномерное распределение нагрузки. Далее выполняется монтаж стеновых панелей, формирующих замкнутое экранированное пространство. Отдельное внимание уделяется установке РЧ-дверей и окон, которые должны сочетать высокие экранирующие характеристики с удобным и безопасным доступом в помещение.
Квалифицированные специалисты
Наши услуги
Монтаж клетки Фарадея
Монтаж клетки Фарадея включает сборку экранирующих панелей, установку РЧ-двери, окна, потолка и пола с обеспечением непрерывности экрана. Все соединения выполняются с низким переходным сопротивлением. Работы проводятся в строгом соответствии с проектом, требованиями производителя и стандартами EMC.
Отделка клетки Фарадея
Отделка клетки Фарадея выполняется поверх экранирующей конструкции и включает декоративные панели, виниловые покрытия, потолочные системы и освещение. Используются немагнитные и МРТ-совместимые материалы. Отделка не нарушает экранирующих свойств и обеспечивает эргономику, гигиену и эстетичный вид помещения.

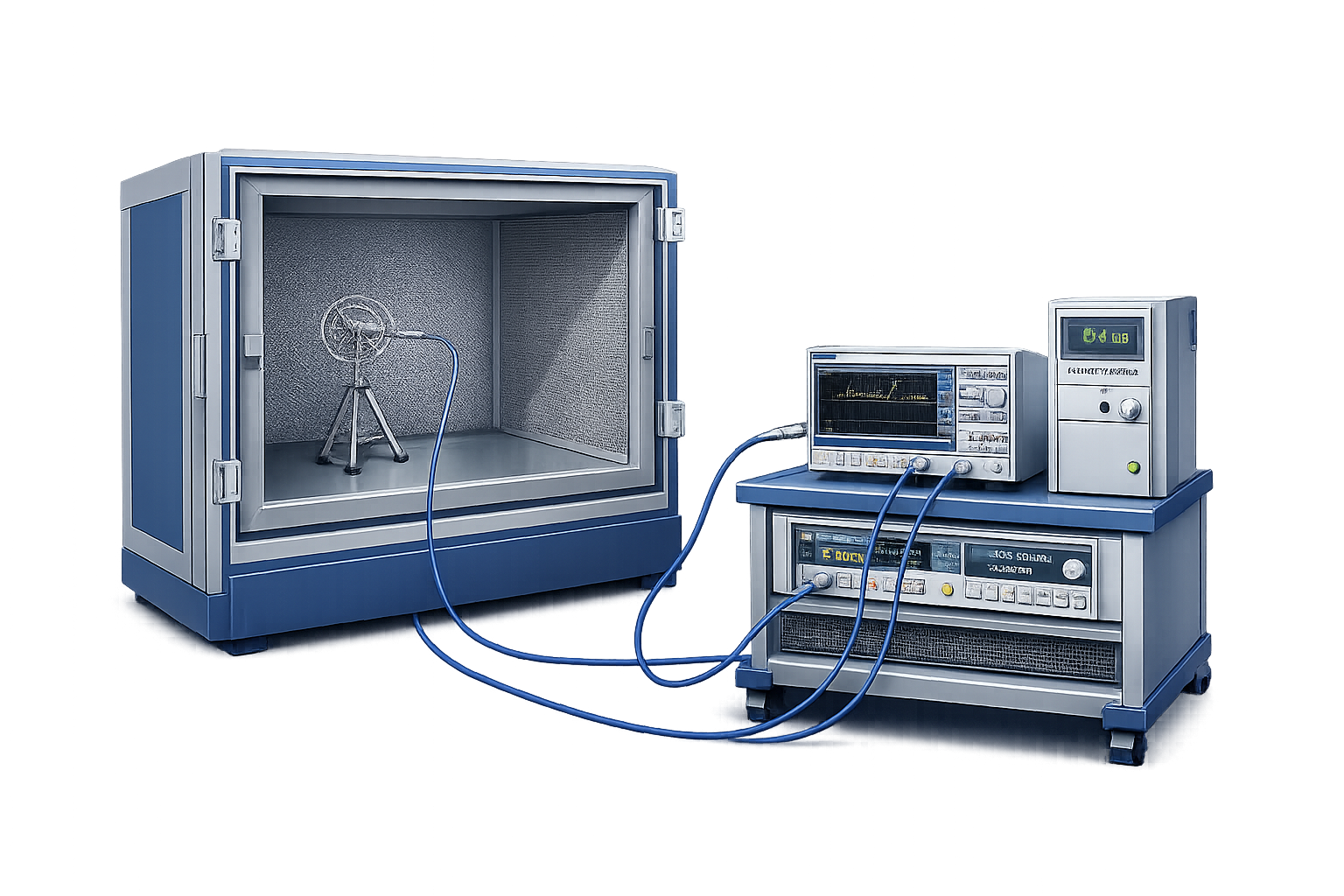

Радиочастотное тестирование
Радиочастотное тестирование проводится на частотах от 10 Hz до 300 MHz после завершения монтажа и отделки клетки Фарадея. Измеряется уровень экранирования в заданном диапазоне частот согласно международным стандартам. По результатам составляется протокол, подтверждающий соответствие РЧ-кабины требованиям для эксплуатации МРТ.
