Газовый двигатель MWM TCG 3020 – универсальный генератор
Гибкость в применении. Эффективность в эксплуатации.
Мощность: 1380 – 2300 кВт эл.
Гибкое использование для различных применений и типов газа, таких как природный газ, биогаз, попутный нефтяной газ и пропан, примеси водорода и другие газы
Доступен комплект MWM 25H2 для переоборудования для работы со смесями водорода до 25 об.%
Электрическая эффективность – до 45 процентов (природный газ) и 43,6 процента (биогаз)
Высокая надежность и эффективность
Низкие затраты на техническое обслуживание благодаря длительным интервалам технического обслуживания — до 80 000 часов для капитального ремонта
Новая серия характеризуется низкими эксплуатационными расходами.
Очень низкий расход масла при высокой эффективности
Высокая эффективность и доступность благодаря цифровой системе управления TPEM (Total Plant & Energy Management)
TCG 3020 V20 в конфигурации Z специально оптимизирован для работы с пропаном, что позволяет двигателю достичь максимально возможной производительности для данного применения.
TCG 3020 V20 доступен в версиях 50 Гц и 60 Гц (также в конфигурации Z).
Газовый двигатель MWM TCG 3020 обеспечивает оптимальный баланс эффективности и надежности. Мощность двигателя на 18% выше, чем у предшественника, при практически идентичных габаритах. Кроме того, он обеспечивает увеличенные межсервисные интервалы до 80 000 часов работы (при высоком качестве газа) до следующего капитального ремонта, а также общий КПД более 87% (при использовании природного газа). Помимо версии с частотой 50 Гц, газовый двигатель TCG 3020 V20 также доступен в версии с частотой 60 Гц.
Благодаря высокой надежности и экономичности газовые двигатели мощностью от 1380 до 2300 кВт эл. адаптированы к требованиям Индустрии 4.0. Благодаря использованию цифровой системы управления электростанцией TPEM (Total Plant & Energy Management) газовые двигатели полностью реализуют свой потенциал производительности, обеспечивая максимальную эксплуатационную готовность, производительность и удобство обслуживания.
Водородная энергетика MWM
Знак « Водородная энергия » подтверждает эксплуатационную пригодность газовых двигателей MWM с использованием смеси водорода до 25% об. MWM также предлагает комплекты для модернизации существующих установок , позволяющие использовать смесь водорода. Предлагая газовые двигатели, допускающие использование смеси водорода до 25% об., MWM поддерживает операторов установок в постепенном переходе на более экологичные виды топлива для производства электроэнергии и тепла.
Модернизация MWM для работы на водороде
Газовые двигатели серии TCG 3020 способны работать на водороде с концентрацией до 25 об.%. Благодаря комплекту MWM 25H2 операторы существующих установок могут модернизировать свои газовые двигатели для работы на водороде с концентрацией до 25 об.%.
Описание – Газовый двигатель MWM TCG 3020
Повышение эффективности и производительности
TCG 3020 обеспечивает выходную мощность на 18 процентов выше, чем у предыдущей модели, сохраняя при этом тот же размер и компактную конструкцию.
Современные технологии позволяют получить мощность от 1380 до 2300 кВт эл., а также варианты двигателей, оптимизированные для конкретных применений.
Высокий электрический КПД до 45 процентов (природный газ) и 43,6 процента (биогаз), а также общий КПД более 87 процентов (природный газ) и 86 процентов (биогаз)
Гибкое использование для различных применений и типов газа, таких как природный газ, биогаз, попутный нефтяной газ и пропан, примеси водорода и другие газы
Новый двигатель, включая систему управления TPEM
Аппаратное и программное обеспечение MWM от одного поставщика для комплексного управления предприятием
Оценка данных и оптимальное управление системой объединены в одной системе
Безопасные и всегда доступные решения для удаленного обслуживания интегрированы
Полная производительность системы с максимальной доступностью и высочайшей надежностью
Повышение экономической эффективности
Длительные межсервисные интервалы — до 80 000 моточасов (при высоком качестве газа) до следующего капитального ремонта
Низкие затраты на установку и эксплуатацию благодаря высокой производительности и низкому расходу масла — всего 0,15 г/кВт· ч·эл.
TCG 3020 V20 в конфигурации Z (пропан) – Высокая производительность при работе на пропане
Проверенная серия TCG 3020 расширяется новой модификацией. В конфигурации Z газовый двигатель MWM TCG 3020 V20 работает на пропане, обеспечивая высокую удельную мощность даже при установке на большой высоте. TCG 3020 V20 Z прошел всесторонние испытания, что гарантирует высокое качество и надежность системы. Агрегат доступен для параллельной работы с сетью в соответствии с основными сетевыми стандартами, а также для автономной работы с улучшенным управлением нагрузкой. Также возможна попеременная работа двигателя на природном газе.
Характеристики
Применение природного газа, NO x ≤ 500 мг/Нм 3 *

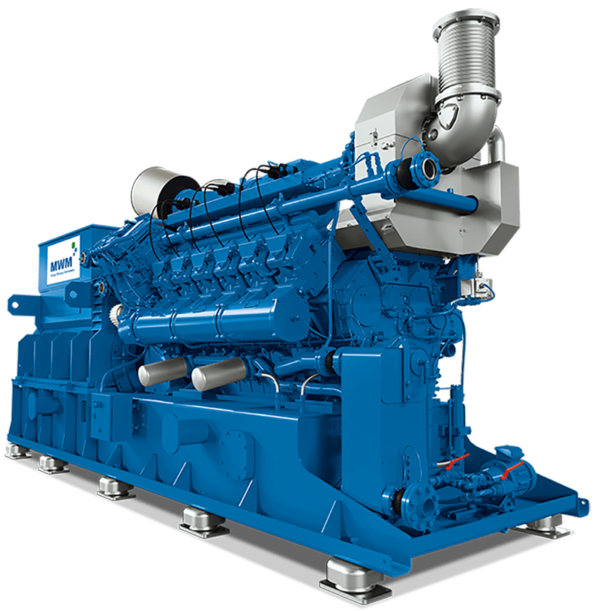

TCG 3020 V12 P = Оптимизирован для высокой электрической эффективности
TCG 3020 V12 R = Оптимизирован для высокой общей эффективности
Исполнение
50 Гц
50 Гц
Электроэнергия
кВт
1,380
1,380
Электрический КПД **
%
45.0
44.0
Тепловая эффективность **
%
42.3
43.6
Общая эффективность
%
87.3
87.6
Индекс мощности **
1.06
1.01

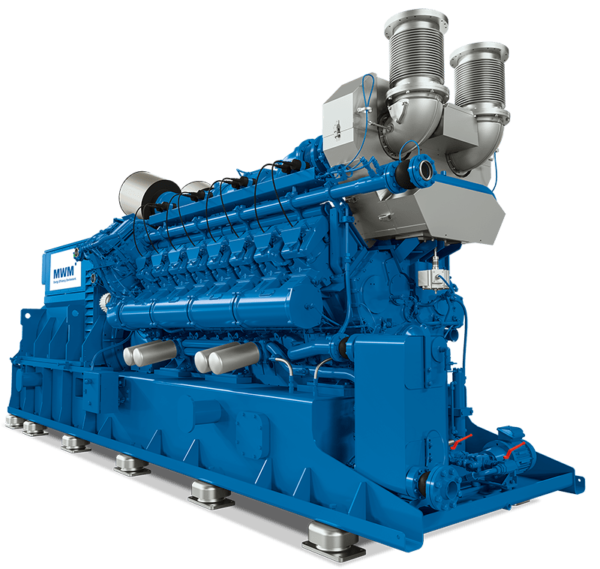

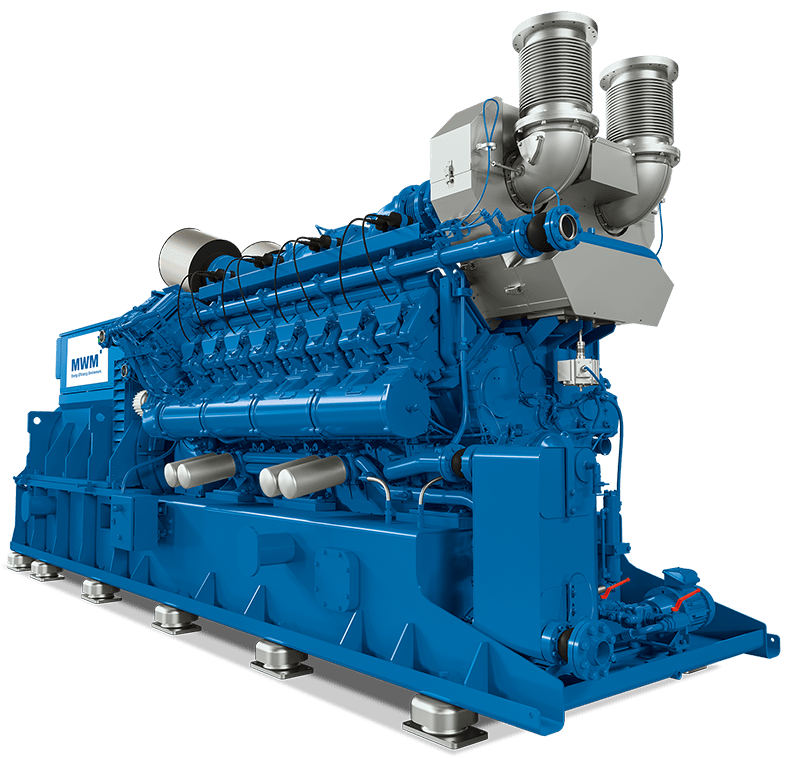

TCG 3020 V16 P = Оптимизирован для высокой электрической эффективности
TCG 3020 V16 R = Оптимизирован для высокой общей эффективности
Исполнение
50 Гц
50 Гц
Электроэнергия
кВт
1,840
1,840
Электрический КПД **
%
44.7
44.0
Тепловая эффективность **
%
42.6
43.6
Общая эффективность
%
87.3
87.6
Индекс мощности ***
1.05
1.01

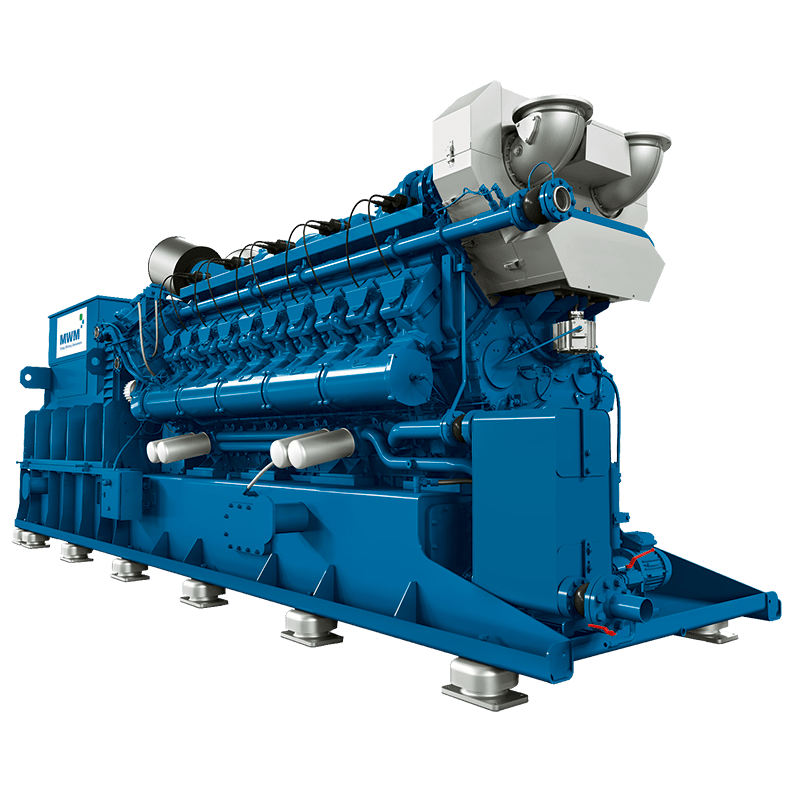

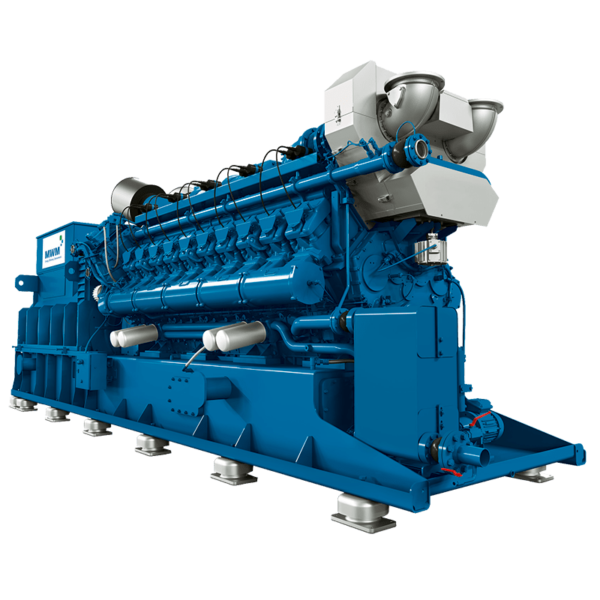

TCG 3020 V20 P = Оптимизирован для высокой электрической эффективности
TCG 3020 V20 R = Оптимизирован для высокой общей эффективности
Исполнение
50 Гц
60 Гц
50 Гц
60 Гц
Электроэнергия
кВт
2300
2300
2300
2300
Электрический КПД **
%
45.0
44.4
44.0
43.7
Тепловая эффективность **
%
42.3
42.5
43.6
43.6
Общая эффективность
%
87.3
86.9
87.6
87.3
Индекс мощности ***
1.06
1.04
1.01
1.01
TCG 3020 V20 PV = Оптимизирован для высокой электрической эффективности при требуемой мощности
TCG 3020 V20 RV = Оптимизирован для высокой общей эффективности при требуемой мощности
Исполнение
50 Гц
60 Гц
50 Гц
60 Гц
Электроэнергия
кВт
2000
2000
2000
2000
Электрический КПД **
%
44.4
43.9
43.7
43.4
Тепловые характеристики
кВт
1,949
1,982
2,026
2038
Тепловая эффективность **
%
43.3
43,5
44.2
44.2
Общая эффективность
%
87.7
87.4
87.9
87.6
Индекс мощности ***
1.02
1.01
0,99
0,98
* При 5% O2 и сухости отработавших газов ** согласно ISO 3046-1 *** Коэффициент мощности рассчитывается на основе отношения электрического КПД к тепловому. Обратите внимание, что это теоретическое значение и может отличаться от фактически измеренных значений.
Применение природного газа, NO x ≤ 250 мг/Нм 3 *
TCG 3020 V12 P = Оптимизирован для высокой электрической эффективности
TCG 3020 V12 R = Оптимизирован для высокой общей эффективности
Исполнение
50 Гц
50 Гц
Электроэнергия
кВт
1,380
1,380
Электрический КПД **
%
43.9
42.9
Тепловая эффективность **
%
43.2
44,5
Общая эффективность
%
87.1
87.4
Индекс мощности ***
1.02
0,96
TCG 3020 V16 P = Оптимизирован для высокой электрической эффективности
TCG 3020 V16 R = Оптимизирован для высокой общей эффективности
Исполнение
50 Гц
50 Гц
Электроэнергия
кВт
1,840
1,840
Электрический КПД **
%
43.6
42.9
Тепловая эффективность **
%
43,5
44,5
Общая эффективность
%
87.1
87.4
Индекс мощности ***
1.00
0,96
TCG 3020 V20 P = Оптимизирован для высокой электрической эффективности
TCG 3020 V20 R = Оптимизирован для высокой общей эффективности
Исполнение
50 Гц
60 Гц
50 Гц
60 Гц
Электроэнергия
кВт
2300
2300
2300
2300
Электрический КПД **
%
44.0
43,5
42.9
42.6
Тепловая эффективность **
%
43.1
43.3
44.6
44.6
Общая эффективность
%
87.1
86.8
87,5
87.2
Индекс мощности ***
1.02
1.00
0,96
0,96
TCG 3020 V20 PV = Оптимизирован для высокой электрической эффективности при требуемой мощности
TCG 3020 V20 RV = Оптимизирован для высокой общей эффективности при требуемой мощности
Исполнение
50 Гц
60 Гц
50 Гц
60 Гц
Электроэнергия
кВт
2000
2000
2000
2000
Электрический КПД **
%
43.4
42.9
42.6
42.3
Тепловые характеристики
кВт
2,031
2,065
2,123
2,136
Тепловая эффективность **
%
44.1
44.3
45.2
45.2
Общая эффективность
%
87,5
87.2
87.8
87,5
Индекс мощности ***
0,98
0,97
0,94
0,94
* При 5% O2 и сухости отработавших газов ** согласно ISO 3046-1 *** Коэффициент мощности рассчитывается на основе отношения электрического КПД к тепловому. Обратите внимание, что это теоретическое значение и может отличаться от фактически измеренных значений.
Применение природного газа с 25 об.% водорода (NO X ≤ 500 мг/Нм 3 * / 1,0 г/бут. л.с./ч*)
Конфигурация типа двигателя
TCG 3020 V12 P+ High Efficiency plus 25H2-Kit = Оптимизирован для высокой электрической эффективности с использованием оборудования с содержанием водорода 25 об.%
TCG 3020 V12 R+ High Response плюс комплект 25H2 = оптимизирован для высокой общей эффективности с использованием оборудования с содержанием водорода 25 об.%
Электроэнергия **
кВт
1,380
1,380
Электрическая эффективность
%
44.6
43.9
Тепловая эффективность (±8%)
%
42.5
43.6
Общая эффективность
%
87.1
87,5
Индекс мощности ***
1.05
1.00
Конфигурация типа двигателя
TCG 3020 V16 P+ High Efficiency plus 25H2-Kit = Оптимизирован для высокой электрической эффективности с использованием оборудования с содержанием водорода 25 об.%
TCG 3020 V16 R+ High Response плюс комплект 25H2 = оптимизирован для высокой общей эффективности с использованием оборудования с содержанием водорода 25 об.%
Электроэнергия **
кВт
1,840
1,840
Электрическая эффективность
%
44.6
43.6
Тепловая эффективность (±8%)
%
42.6
43.9
Общая эффективность
%
87.2
87,5
Индекс мощности ***
1.05
0,99
Конфигурация типа двигателя
TCG 3020 V20 P+ High Efficiency plus 25H2-Kit = Оптимизирован для высокой электрической эффективности с использованием оборудования с содержанием водорода 25 об.%
TCG 3020 V20 R+ High Response плюс комплект 25H2 = оптимизирован для высокой общей эффективности с использованием оборудования с содержанием водорода 25 об.%
Электроэнергия **
кВт
2300
2300
Электрическая эффективность
%
44.6
43.6
Тепловая эффективность (±8%)
%
42.6
43.9
Общая эффективность
%
87.2
87,5
Индекс мощности ***
1.05
0,99
Конфигурация типа двигателя
TCG 3020 V20 PV+ Высокая эффективность для требуемой мощности плюс комплект 25H2 = Оптимизирован для высокой электрической эффективности при требуемой мощности с использованием оборудования на основе водорода с содержанием водорода 25 об.%
TCG 3020 V20 RV+ Высокая скорость отклика на требуемую мощность плюс комплект 25H2 = Оптимизирован для высокой общей эффективности при требуемой мощности с использованием оборудования на основе водорода с содержанием водорода 25 об.%
Электроэнергия **
кВт
2000
2000
Электрическая эффективность
%
44.0
43.3
Тепловая эффективность (±8%)
%
43.6
44.6
Общая эффективность
%
87.6
87.9
Индекс мощности ***
1.01
0,97
* При 5% O2 и сухих отработавших газах ** согласно ISO 8528-1 *** Коэффициент мощности рассчитывается на основе отношения электрического КПД к тепловому. Обратите внимание, что это теоретическое значение и может отличаться от фактически измеренных значений.
Применение пропана, NO x ≤ 250 мг/Нм 3 *
TCG 3020 V20 Z = Оптимизирован для работы с пропаном
Исполнение
50 Гц
60 Гц
Электроэнергия
кВт
1,880 *
1,880 *
Электрический КПД **
%
41.8
41.5
Тепловые характеристики
кВт
2,063
2,078
Тепловая эффективность **
%
45.9
45.8
Общая эффективность
%
87.7
87.3
Индекс мощности ***
0,91
0,91
* Электрическая мощность 1880 кВт эл. также достигается при использовании природного газа. ** В соответствии с ISO 3046-1. *** Коэффициент мощности рассчитывается на основе отношения электрического КПД к тепловому. Обратите внимание, что это теоретическое значение и может отличаться от фактически измеренных значений.
Биогазовые установки, установки по переработке свалочного и канализационного газа, NO x ≤ 500 мг/Нм 3 *
TCG 3020 V12 X = Оптимизирован для работы со всеми видами биогаза
TCG 3020 V16 X = Оптимизирован для работы со всеми видами биогаза
Исполнение
50 Гц
50 Гц
Электроэнергия
кВт
1,380
1,840
Электрический КПД **
%
43.6
43.6
Тепловая эффективность **
%
42.7
42.7
Общая эффективность
%
86.3
86.3
Индекс мощности ***
1.02
1.02
TCG 3020 V20 X = Оптимизирован для работы со всеми видами биогаза
TCG 3020 V20 XV = Оптимизирован для работы со всеми видами биогаза с требуемой производительностью
Исполнение
50 Гц
60 Гц
50 Гц
60 Гц
Электроэнергия
кВт
2300
2300
2000
2000
Электрический КПД **
%
43.6
43.1
43.2
42.7
Тепловые характеристики
кВт
2,254
2,206
2,015
1,983
Тепловая эффективность **
%
42.9
41.4
43,5
42.3
Общая эффективность
%
86,5
84,5
86.7
85.0
Индекс мощности ***
1.02
1.07
1.04
1.03
* При 5% O2 и сухости отработавших газов ** согласно ISO 3046-1 *** Коэффициент мощности рассчитывается на основе отношения электрического КПД к тепловому. Обратите внимание, что это теоретическое значение и может отличаться от фактически измеренных значений.
Биогаз, свалочный газ и газ из сточных вод, NO x ≤ 250 мг/Нм 3 *
TCG 3020 V12 X = Оптимизирован для работы со всеми видами биогаза
TCG 3020 V16 X = Оптимизирован для работы со всеми видами биогаза
Исполнение
50 Гц
50 Гц
Электроэнергия
кВт
1,380
1,840
Электрический КПД **
%
42.6
42.6
Тепловая эффективность **
%
43.4
43,5
Общая эффективность
%
86.0
86.1
Индекс мощности ***
0,98
0,98
TCG 3020 V20 X = Оптимизирован для работы со всеми видами биогаза
TCG 3020 V20 XV = Оптимизирован для работы со всеми видами биогаза с требуемой производительностью
Исполнение
50 Гц
60 Гц
50 Гц
60 Гц
Электроэнергия
кВт
2300
2300
2000
2000
Электрический КПД **
%
42.7
42.2
42.2
41.7
Тепловые характеристики
кВт
2,346
2,293
2,097
2,060
Тепловая эффективность **
%
43,5
42.0
44.3
43.0
Общая эффективность
%
86.2
84.2
86,5
84.7
Индекс мощности ***
0,98
1.00
1.00
0,97
* При 5% O2 и сухости отработавших газов ** согласно ISO 3046-1 *** Коэффициент мощности рассчитывается на основе отношения электрического КПД к тепловому. Обратите внимание, что это теоретическое значение и может отличаться от фактически измеренных значений.
Информация в этих таблицах носит исключительно информационный характер и не является обязательной к исполнению. Решающую роль играет информация, представленная в предложении.
