Дизельный генератор TTm 500TS — 500 кВА по АГСК
Дизельная генераторная установка TTm 500TS серии TTm предназначена для организации резервного и автономного электропитания зданий, производственных и инфраструктурных объектов. Номинальная электрическая мощность — 360 кВт / 450 кВА; максимальная — 396 кВт / 495 кВА. В номенклатуре АГСК серия обозначена как 500 кВА; это обозначение не подменяет приведённые номинальные параметры.
Конструкция и комплектация
Установка включает дизельный двигатель и электрогенератор, установленный на раме, встроенный топливный бак, аккумуляторную батарею и контроллер. В наименованиях позиций АГСК предусмотрен автоматический ввод резерва (АВР). Конкретные двигатель, альтернатор, параметры охлаждения, расход топлива и состав автоматики согласуются по паспорту выбранной комплектации.
Электрические параметры
Номинальное напряжение — 400/230 В, частота — 50 Гц, трёхфазное исполнение, коэффициент мощности 0,8. Номинальный ток по каталогу — 648 А.
Варианты исполнения и коды АГСК
- Открытое исполнение: 515-103-0167
- Шумозащитный кожух: 515-103-0166
- Контейнер: 515-103-0168
Исполнения могут различаться конструкцией кожуха, контейнера, шасси, габаритами, шумовыми характеристиками и составом дополнительного оборудования.
Габариты и обслуживание
Для исполнения кожух в каталоге указаны габариты 3600 × 1400 × 1900 мм и масса 5000 кг. Для остальных вариантов исполнения размеры и масса могут отличаться.
При подборе оборудования учитывают место установки, условия вентиляции и отвода выхлопных газов, доступ для сервисного обслуживания, требования к АВР и электроподключению.
Технические характеристики TTm 500TS
| Бренд | TTm |
|---|---|
| Серия | TTm |
| Модель | TTm 500TS |
| Тип электростанции | Дизельная генераторная установка |
| Номинальная мощность, кВт | 360 |
| Номинальная мощность, кВА | 450 |
| Максимальная мощность, кВт | 396 |
| Максимальная мощность, кВА | 495 |
| Мощность по номенклатуре АГСК, кВА | 500 |
| Частота, Гц | 50 |
| Напряжение, В | 400/230 |
| Количество фаз | 3 |
| Коэффициент мощности, cos φ | 0,8 |
| Номинальный ток, А | 648 |
| Система автоматического ввода резерва | АВР согласно комплектации АГСК |
| Конструктивная основа | Генератор на раме со встроенным баком |
| Управление | Контроллер и панель управления |
| Аккумуляторная батарея | Предусмотрена в составе поставки |
| Варианты исполнения | открытое, шумозащитный кожух, контейнер |

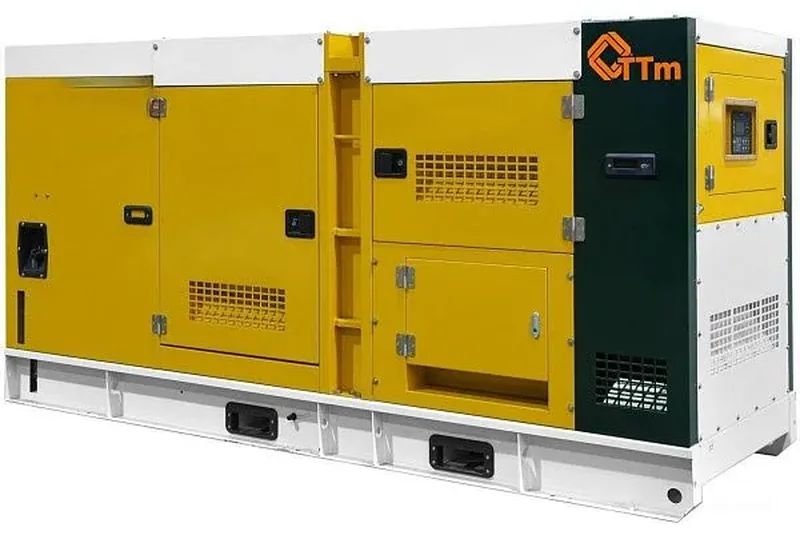

| Габариты исполнения на фото, мм | 3600 × 1400 × 1900 |
| Исполнение для указанных габаритов | Кожух |
| Масса исполнения на фото, кг | 5000 |
| Код АГСК — открытое | 515-103-0167 |
| Код АГСК — кожух | 515-103-0166 |
| Код АГСК — контейнер | 515-103-0168 |
Поставка и подбор
Чтобы подобрать исполнение по коду АГСК, уточнить цену, сроки поставки, двигатель и дополнительные опции, отправьте заявку специалистам QUWATT.
