Медицинские учреждения относятся к объектам, для которых стабильное электроснабжение имеет критическое значение. Электроэнергия необходима для диагностического и лабораторного оборудования, вентиляции, освещения, серверной инфраструктуры, холодильных систем, насосов, систем связи и инженерной автоматики. Поэтому газовый генератор для медицинского объекта может использоваться как резервный источник питания при аварии внешней сети и как часть многоуровневой системы бесперебойного электроснабжения.
Для больницы, клиники или диагностического центра задача генератора заключается не просто в обеспечении объекта электричеством. Система должна автоматически включиться при аварии, выдержать запуск оборудования, обеспечить стабильное напряжение и работать столько времени, сколько требуется до восстановления основного энергоснабжения.
Какие медицинские объекты могут использовать газовые генераторы
Газогенераторные установки подходят для объектов различного масштаба. Мощность и схема резервирования определяются назначением здания, количеством критических потребителей и требованиями к непрерывности работы.
- больницы и многопрофильные медицинские центры;
- частные клиники и диагностические центры;
- стоматологические клиники;
- лаборатории и центры анализа;
- медицинские склады и аптечные комплексы;
- реабилитационные учреждения;
- центры визуальной диагностики;
- объекты с круглосуточным режимом работы.
На крупных медицинских объектах генератор обычно становится частью общей инженерной системы, работающей совместно с АВР, ИБП, распределительными щитами и системой диспетчеризации здания.
Какие нагрузки необходимо резервировать
Перед выбором генератора необходимо определить, какие системы должны продолжать работу при отключении внешней сети. Резервировать весь объект не всегда требуется. Нагрузки разделяются по степени критичности и времени допустимого перерыва питания.
К генератору могут подключаться:
- аварийное и рабочее освещение;
- системы вентиляции и кондиционирования;
- насосное оборудование;
- медицинское диагностическое оборудование;
- серверы, системы связи и локальная сеть;
- холодильные установки для хранения препаратов и материалов;
- лифтовое оборудование, если это предусмотрено проектом;
- системы пожарной безопасности, контроля доступа и видеонаблюдения;
- инженерная автоматика и диспетчеризация.
Для оборудования, которое не допускает даже кратковременного исчезновения напряжения, одного генератора недостаточно. Такие потребители подключаются через источник бесперебойного питания. ИБП обеспечивает питание в первые секунды после аварии, а затем нагрузка переходит на генератор.
Газовый генератор и ИБП: разные задачи
Газовый генератор и ИБП не заменяют друг друга. ИБП обеспечивает мгновенное питание при пропадании сети, но его автономность ограничена ёмкостью аккумуляторов. Газовый генератор запускается через определённый промежуток времени, после чего может поддерживать электроснабжение значительно дольше.
Для медицинского объекта часто применяется комбинированная схема. Критическое оборудование получает питание через ИБП, а газовый генератор обеспечивает длительный резерв для ИБП и других инженерных систем.
Такая архитектура позволяет избежать перезагрузки чувствительной электроники и одновременно обеспечить длительную автономную работу объекта.
Как подобрать мощность газового генератора для клиники или больницы
Подбор начинается с электрического расчёта. Необходимо определить мощность всех потребителей, которые должны работать от резервной электростанции. Затем учитываются коэффициент одновременности, пусковые токи и характер нагрузки.
Особого внимания требуют электродвигатели вентиляционных установок, насосов, компрессоров и холодильного оборудования. При запуске такие потребители могут кратковременно создавать нагрузку, значительно превышающую их номинальную мощность.
Также необходимо учитывать источники бесперебойного питания. ИБП с выпрямителями и зарядными устройствами может создавать дополнительную нагрузку на генератор, особенно после длительной работы от аккумуляторов, когда начинается их заряд.
Поэтому мощность генератора должна рассчитываться не только по сумме киловатт. В проекте оцениваются кВА, коэффициент мощности, гармонические и динамические нагрузки, допустимая просадка напряжения и последовательность подключения потребителей.
Автоматический запуск и АВР
В медицинском учреждении ручной запуск резервного генератора обычно не является оптимальной схемой. Система должна реагировать на аварию сети автоматически.
АВР контролирует параметры основного электроснабжения. При исчезновении напряжения подаётся команда на запуск генератора. После выхода двигателя и альтернатора на рабочий режим автоматика переключает резервируемую нагрузку на генераторную установку.
После восстановления внешней сети питание возвращается на основной ввод. Генератор продолжает работать некоторое время без нагрузки для стабилизации температуры, после чего останавливается.
Для крупных объектов дополнительно может применяться автоматическое разделение нагрузок по приоритету. Сначала подключаются наиболее критические системы, затем менее важные потребители.
Можно ли использовать несколько газовых генераторов
Для больниц и медицинских центров с большой установленной мощностью может использоваться несколько генераторов, работающих параллельно. Такая схема позволяет увеличить общую мощность и повысить отказоустойчивость системы.
Например, при схеме с резервированием выход одного агрегата из строя не обязательно приводит к полной потере резервного электроснабжения. Другие генераторы продолжают питать приоритетные нагрузки.
Кроме того, модульная схема удобна при переменном энергопотреблении. Автоматика может подключать необходимое количество установок в зависимости от фактической нагрузки.
Почему природный газ удобен для медицинского объекта
При наличии магистрального газоснабжения генератор получает топливо без регулярной доставки и хранения больших объёмов жидкого топлива на территории медицинского комплекса. Это упрощает логистику и делает газовые установки удобными для объектов с длительным временем резервной работы.
Перед проектированием необходимо проверить доступный расход газа и давление. Газовая сеть должна обеспечивать необходимый объём топлива при максимальной мощности генератора и одновременной работе другого газового оборудования, например котельной.
Если используется LPG, проект должен учитывать систему хранения, редуцирования и испарения топлива, а также климатические условия эксплуатации.
Качество электроэнергии
Медицинское оборудование может быть чувствительно к нестабильному напряжению, частоте и переходным процессам. Поэтому при подборе генератора важно оценивать характеристики альтернатора, системы регулирования и реакцию установки на резкое изменение нагрузки.
Нежелательно проектировать систему так, чтобы крупный двигатель или компрессор запускался одновременно с чувствительным диагностическим оборудованием. Для снижения переходных процессов используются поэтапный запуск, распределение нагрузок и автоматическое управление.
Для наиболее чувствительной электроники дополнительно применяются ИБП, фильтрация и другие средства защиты, предусмотренные проектом электроснабжения.
Размещение генератора на медицинском объекте

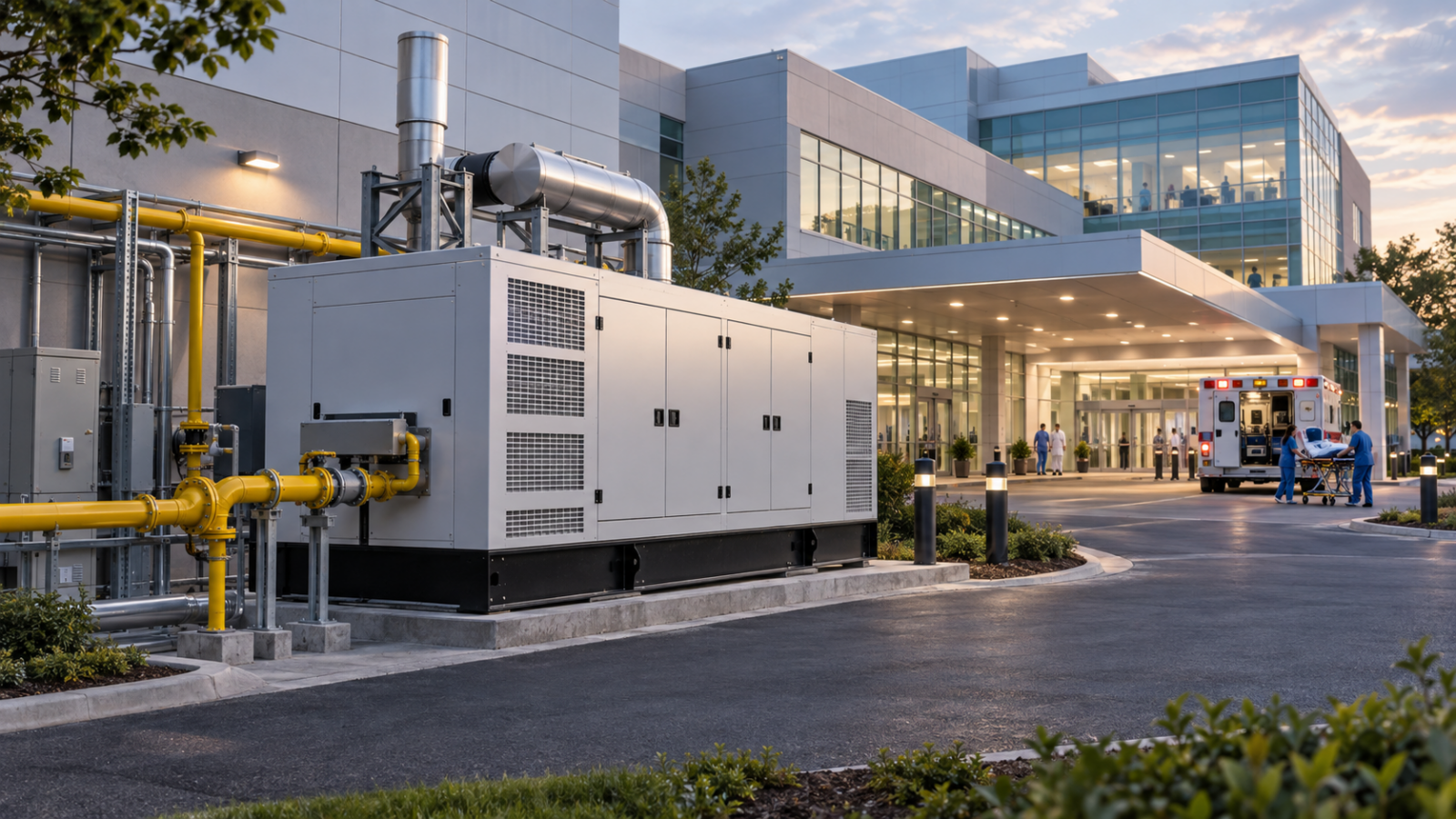

Газовый генератор может устанавливаться в отдельном техническом помещении или на улице в защитном кожухе. В обоих случаях необходимо обеспечить вентиляцию, отвод выхлопных газов, безопасное подключение газа, доступ для сервиса и соблюдение требований проекта.
Для медицинских учреждений отдельно учитывается уровень шума. Если генератор находится рядом с палатами, кабинетами или соседней жилой застройкой, может потребоваться шумозащитное исполнение, специальный кожух или дополнительные акустические решения.
Также важно предусмотреть достаточный доступ для проведения технического обслуживания и возможной замены крупных узлов.
Особенности эксплуатации в Казахстане
При установке газового генератора для больницы или клиники в Казахстане необходимо учитывать климат конкретного региона. Для Астаны, Караганды, Павлодара и других районов с низкими зимними температурами важна готовность оборудования к автоматическому запуску в мороз.
Для этого могут применяться системы подогрева охлаждающей жидкости, решения для аккумуляторных батарей и соответствующее климатическое исполнение кожуха и автоматики.
В южных и западных регионах большое значение имеют высокая температура окружающей среды, солнечный нагрев и запылённость. Система охлаждения и вентиляция должны сохранять необходимую эффективность при максимальной расчётной температуре.
Регулярное обслуживание и тестирование
Резервная генераторная установка должна быть готова к запуску в любой момент. Поэтому даже при небольшом количестве реальных аварий необходимо проводить регулярное техническое обслуживание и контрольные запуски.
Проверяются масло, фильтры, система зажигания, охлаждение, газовая арматура, аккумуляторы, электрические соединения и автоматика. Отдельно тестируется работа АВР.
Для медицинского объекта особенно полезно периодически проверять генератор под нагрузкой. Это позволяет убедиться, что установка способна не только запуститься, но и фактически принять расчётную электрическую нагрузку.
Результаты проверок желательно фиксировать в журнале обслуживания с указанием даты, моточасов и обнаруженных замечаний.
Что нужно для расчёта газового генератора для медицинского объекта
Для предварительного подбора необходимы однолинейная схема электроснабжения, перечень резервируемых потребителей, мощности оборудования, характеристики крупных электродвигателей и ИБП, параметры газоснабжения и место размещения установки.
Также нужно определить допустимое время перерыва питания, необходимость параллельной работы генераторов, требования к уровню шума и режим эксплуатации.
Правильно спроектированный газовый генератор для медицинского объекта обеспечивает длительное резервное питание клиники или больницы после отказа внешней электросети. В сочетании с ИБП, АВР и системой приоритетного распределения нагрузки он позволяет создать устойчивую архитектуру электроснабжения, рассчитанную на работу критически важных медицинских и инженерных систем.
